Ruf-Kompaktset für Behinderten-WC aus dem System clino-opt 99:
Allgemeines
Um behinderten Menschen die Möglichkeit zu geben, in öffentlichen
Gebäuden auf dem WC Hilfe herbeizurufen, muss in diesen Räumen eine
Rufauslösemöglichkeit installiert sein. Ein ausgelöster Ruf wird zum
Beispiel dem Pförtner oder Mitarbeitern der Zentrale in diesem Gebäude
optisch und akustisch signalisiert. Somit ist eine Unterstützung
hilfebedürftiger Menschen gewährleistet. Das Rufkompaktset ist die
ideale Lösung für diesen Anwendungsfall. Als Komplettsystem mit
Zugtaster, Abstelleinheit und Steuerelektronik, sowie einem Netzteil
für die Stromversorgung sind diese Komponenten genau aufeinander
abgestimmt. Darüber hinaus bietet das System
Erweiterungsmöglichkeiten, um einen Ruf auch an mehreren Orten zu
signalisieren. Die Installation des Rufkompaktsets ist sehr einfach und
kann schnell durchgeführt werden.
Funktionsbeschreibung
Ein vom Behinderten mittels Zugtaster ausgelöster Ruf wird durch
Aufleuchten der integrierten Beruhigungslampe quittiert und an der
außerhalb des WC´s angeordneten Zimmersignalleuchte angezeigt. Die in
der Zentrale oder in einem Aufenthaltsraum installierte
Dienstzimmereinheit signalisiert dem zuständigen Personal den Ruf
optisch durch Aufleuchten einer roten Kontroll-Lampe und akustisch durch
einen Summton. Der ausgelöste Ruf kann an der Dienstzimmereinheit
quittiert werden, d.h. die akustische Meldung wird für eine gewisse
Zeit unterdrückt. Erst im WC wird durch Betätigen der Abstelltaste der
Ruf aufgehoben. Sollte ein quittierter Ruf nicht im WC abgestellt
werden, wird die akustische Signalisierung automatisch wieder
eingeschaltet.

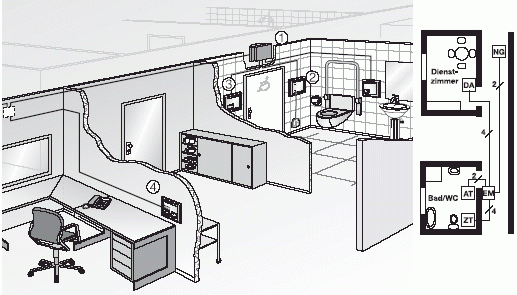

Anwendungsbeispiel: Rufkompaktset in einem Behinderten-WC (mit
Ergänzungszubehör)
1) Elektronikmodul
2) Zugtaster
3) Abstelltaster
4) Dienstzimmeranzeigeeinheit
|
Rufkompaktset für Behinderten-WC
Rufkompaktset für ein Behinderten-WC bestehend aus:
- 1 Zugtaster mit LED-Beruhigungslampe - rot -
und 2 m Perlonschnur, inkl. Abdeckplatte, Abdeckplattenrahmen
und UP-Schalterdose
- 1 Abstelltaster mit grüner Abstelltaste und
LED-Erinnerungslampe - grün -, inkl. Abdeckplatte,
Abdeckplattenrahmen und UP-Schalterdose
- 1 Dienstzimmer-Anzeigeeinheit mit
LED-Kontrolllampe - rot -, Schallgeber und Taste mit
Quittierfunktion, inkl. Abdeckplatte, Abdeckplattenrahmen und
UP-Schalterdose
- 1 Elektronikmodul mit integrierter
Zimmersignalleuchte, Kolbenlampen und Anlagenelektronik, inkl.
Anschlussträger und UP-Kombidose
- 1 Einphasen-Sicherheitsnetzgerät mit Sicherung
für Niederspannungsversorgung der Anlage
|
Technische Daten:
|
|
|
Eingangsspannung
|
AC 230 V +6/-10%
|
|
Ausgangsspannung
|
DC 24 V
|
|
Farbe
|
Kunststoffsockel grau RAL 7040,
|
|
|
Signalleuchte mit 1 Leuchtschale
Gruppensignalleuchte mit 1 neutralen Leuchtschale mit 2
Lampenkammern.
|
Technische Daten:
|
|
|
Abmessungen (B x H x T)
|
158 x 110 x 87 mm je Leuchtschale
|
|
Befestigung
|
AP-Montage
|
|
Farbe
|
Kunststoffsockel weiß - RAL 7040, Leuchtschale
weiß, transluzent, Sockelblech weiß - RAL 9001
|
|
Schutzklasse
|
IP 20
|
|
|
Parallele Dienstzimmer-Anzeigeeinheit als Erweiterung für das
Rufkompaktset.
|
|
Abdeckplatte für parallele Dienstzimmer-Anzeigeeinheit
Gruppensignalleuchte mit 1 neutralen Leuchtschale mit 2
Lampenkammern.
|
Technische Daten:
|
|
|
Abmessungen (B x H x T)
|
158 x 110 x 87 mm je Leuchtschale
|
|
Befestigung
|
AP-Montage
|
|
Farbe
|
Kunststoffsockel weiß - RAL 7040, Leuchtschale
weiß, transluzent, Sockelblech weiß - RAL 9001
|
|
Schutzklasse
|
IP 20
|
|
|
Kleinhupe zur Rufsignalisierung
Kleinhupe für Aufputzmontage, 24 V Gleichstrom als Signalgeber für
trockene und feuchte Räume. Modernes Kapselsystem, für
Dauerbetrieb geeignet. Gehäuse aus schlagfestem Thermoplast(ABS) -
hellgrau -.
|
Technische Daten:
|
|
|
Schutzart
|
IP 43 nach DIN 40 050 bzw. IEC 529
|
|
Schallpegel
|
ca 95 dB (A) in 1 m Abstand
|
|
Nennspannung
|
24 V DC
|
|
|
Relaismodul zur Ansteuerung externer Komponenten
|
Belastbarkeit:
|
24 V / 5 Ampere
|
|
Zubehör:
|
UP-Kombidose mit angespritztem Putzdeckel,
Abdeckplatte für Relaismodul
|
|
|
|
Lichtrufsystem
Ackermann clino Kompakt
Lichtrufsystem
Ackermann clino Kompakt CL
|
|
