Ruf-Kompaktset für Behinderten-WC aus dem System clino-opt 99

Allgemeines

Um behinderten Menschen die Möglichkeit zu geben, in öffentlichen Gebäuden auf dem WC Hilfe herbeizurufen, muss in diesen Räumen eine Rufauslösemöglichkeit installiert sein. Ein ausgelöster Ruf wird zum Beispiel dem Pförtner oder Mitarbeitern der Zentrale in diesem Gebäude optisch und akustisch signalisiert. Somit ist eine Unterstützung hilfebedürftiger Menschen gewährleistet. Das Rufkompaktset ist die ideale Lösung für diesen Anwendungsfall. Als Komplettsystem mit Zugtaster, Abstelleinheit und Steuerelektronik, sowie einem Netzteil für die Stromversorgung sind diese Komponenten genau aufeinander abgestimmt. Darüber hinaus bietet das System Erweiterungsmöglichkeiten, um einen Ruf auch an mehreren Orten zu signalisieren. Die Installation des Rufkompaktsets ist sehr einfach und kann schnell durchgeführt werden.

Funktionsbeschreibung

Ein vom Behinderten mittels Zugtaster ausgelöster Ruf wird durch Aufleuchten der integrierten Beruhigungslampe quittiert und an der außerhalb des WC´s angeordneten Zimmersignalleuchte angezeigt. Die in der Zentrale oder in einem Aufenthaltsraum installierte Dienstzimmereinheit signalisiert dem zuständigen Personal den Ruf optisch durch Aufleuchten einer roten Kontroll-Lampe und akustisch durch einen Summton. Der ausgelöste Ruf kann an der Dienstzimmereinheit quittiert werden, d.h. die akustische Meldung wird für eine gewisse Zeit unterdrückt. Erst im WC wird durch Betätigen der Abstelltaste der Ruf aufgehoben. Sollte ein quittierter Ruf nicht im WC abgestellt werden, wird die akustische Signalisierung automatisch wieder eingeschaltet.

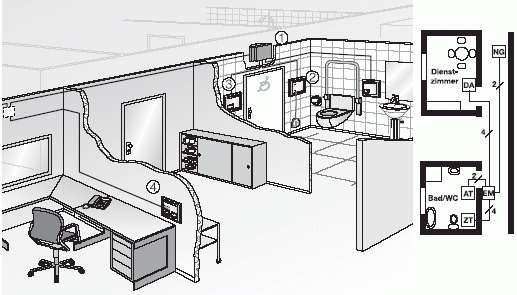

Ackermann Clino - Lichtruf Kompakt Anwendungsbeispiel

Anwendungsbeispiel: Rufkompaktset in einem Behinderten-WC (mit Ergänzungszubehör)

1) Elektronikmodul

2) Zugtaster

3) Abstelltaster

4) Dienstzimmeranzeigeeinheit


Rufkompaktset für Behinderten-WC

Rifkompaktset für Behinderten-WC

Rufkompaktset für ein Behinderten-WC bestehend aus:

  • 1 Zugtaster mit LED-Beruhigungslampe - rot - und 2 m Perlonschnur, inkl. Abdeckplatte, Abdeckplattenrahmen und UP-Schalterdose
  • 1 Abstelltaster mit grüner Abstelltaste und LED-Erinnerungslampe - grün -, inkl. Abdeckplatte, Abdeckplattenrahmen und UP-Schalterdose
  • 1 Dienstzimmer-Anzeigeeinheit mit LED-Kontrolllampe - rot -, Schallgeber und Taste mit Quittierfunktion, inkl. Abdeckplatte, Abdeckplattenrahmen und UP-Schalterdose
  • 1 Elektronikmodul mit integrierter Zimmersignalleuchte, Kolbenlampen und Anlagenelektronik, inkl. Anschlussträger und UP-Kombidose
  • 1 Einphasen-Sicherheitsnetzgerät mit Sicherung für Niederspannungsversorgung der Anlage

Technische Daten:

  • Eingangsspannung AC 230 V +6/-10%
  • Ausgangsspannung DC 24 V
  • Farbe Kunststoffsockel grau RAL 7040

Signalleuchte mit 1 Leuchtschale

Signalleuchte mit 1 Leuchtschale

Gruppensignalleuchte mit 1 neutralen Leuchtschale mit 2 Lampenkammern.

Technische Daten:

  • Abmessungen (B x H x T) 158 x 110 x 87 mm je Leuchtschale
  • Befestigung AP-Montage
  • Farbe Kunststoffsockel weiß - RAL 7040, Leuchtschale weiß, transluzent, Sockelblech weiß - RAL 9001
  • Schutzklasse IP 20

Parallele Dienstzimmer-Anzeigeeinheit als Erweiterung für das Rufkompaktset

Parallele Dienstzimmer-Anzeigeeinheit als Erweiterung für das Rufkompaktset.


Abdeckplatte für parallele Dienstzimmer-Anzeigeeinheit

Abdeckplatte für parallele Dienstzimmer-Anzeigeeinheit

Gruppensignalleuchte mit 1 neutralen Leuchtschale mit 2 Lampenkammern.

Technische Daten:

  • Abmessungen (B x H x T) 158 x 110 x 87 mm je Leuchtschale
  • Befestigung AP-Montage
  • Farbe Kunststoffsockel weiß - RAL 7040, Leuchtschale weiß, transluzent, Sockelblech weiß - RAL 9001
  • Schutzklasse IP 20

Kleinhupe zur Rufsignalisierung

Kleinhupe zur Rufsignalisierung

Kleinhupe für Aufputzmontage, 24 V Gleichstrom als Signalgeber für trockene und feuchte Räume. Modernes Kapselsystem, für Dauerbetrieb geeignet. Gehäuse aus schlagfestem Thermoplast(ABS) - hellgrau.

Technische Daten:

  • Schutzart IP 43 nach DIN 40 050 bzw. IEC 529
  • Schallpegel ca 95 dB (A) in 1 m Abstand
  • Nennspannung 24 V DC

Relaismodul zur Ansteuerung externer Komponenten

Relaismodul zur Ansteuerung externer Komponenten

Technische Daten:

  • Belastbarkeit: 24 V / 5 Ampere
  • Zubehör: UP-Kombidose mit angespritztem Putzdeckel, Abdeckplatte für Relaismodul

Datenblätter mit Detailinformationen:

Rufkompaktset für Behinderten-WC
Rufkompaktset CL für Behinderten-WC
