IGS-Industrielle Gefahrenmeldesysteme GmbH

Hersteller:

Novar Brandmeldetechnik

Herstellernummer:

808606

Artikelnummer:

51808606

Kurzbezeichnung:

Esserbus Koppler IQ8FCT XS

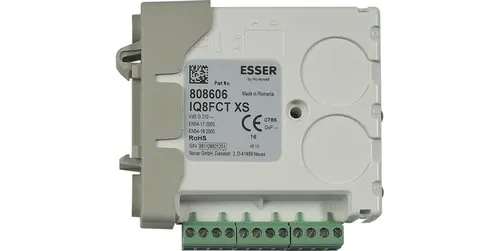

Produktbild:

Klick auf Bild vergrößert

Artikelbeschreibung:

Esserbus Koppler IQ8FCT XS. Vollwertiger adressierbarer Busteilnehmer des Brandmeldesystems zur Erfassung, Weiterleitung und Einzelanzeige von technischen Alarmen. Die Ansteuerbaugruppe kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden. Der Alarmbaustein verfügt über einen Kontakteingang einen potentialfreien Relaisausgang und einen Anschluss für Melderparallelanzeige. Das Relais kann wahlweise als Öffner oder Schließer konfiguriert werden. Zusätzlich können Impulslängen der Relaisansteuerung und Rückmeldezeiten programmiert werden. Eine separate Spannungsversorgung wird nicht benötigt.

Zusatzinformationen:

esserbus Koppler IQ8FCT XS.

Vollwertiger adressierbarer Busteilnehmer des Brandmeldesystems zur Erfassung, Weiterleitung und Einzelanzeige von technischen Alarmen. Die Ansteuerbaugruppe kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden. Der Alarmbaustein verfügt über einen integrierten Leitungstrenner, einen Kontakteingang einen potentialfreien Relaisausgang und einen Anschluss für Melderparallelanzeige. Das Relais kann wahlweise als Öffner oder Schließer konfiguriert werden. Zusätzlich können Impulslängen der Relaisansteuerung und Rückmeldezeiten programmiert werden. Eine separate Spannungsversorgung wird nicht benötigt. Zur externen Anzeige des Auslösezustandes kann eine Melderparallelanzeige angeschaltet werden. Die Montage erfolgt auf Hutschienen.

Leistungsmerkmale

• Bis zu 127 Koppler je Ringleitung
• Ein Kontakteingang und
• ein potenzialfreier Relaisausgang
• Anschluss für Melderparallelanzeige
• Spannungsversorgung über den Feldbus
• Programmierbare Impulssteuerung des Relaisausgangs
• Programmierbare Laufzeitüberwachung bei Ansteuerungen von Brandschutzklappen
• Programmierbarer Relaisausgang NO/NC
• Programmierbare Impulslänge der Relaisansteuerung(für zeitbegrenzte Ansteuerungen)
• Rückmeldeeingang zur Überwachung von Brandfallsteuerungen
• Integrierter Leitungstrenner
• Steckbare Anschlussklemmen
• Montage auf Hutschienen

Technische Daten

Betriebsspannung: 8 ... 42 V DC

Ruhestrom @ 19 V DC: ca. 45 µA

Kontaktbelastung Relais: 30 V DC / 1 A

Alarmanzeige: LED, rot

Betriebsanzeige: LED, grün

Anschlussklemmen: max. 2,5 mm² (AWG 26-14)

Umgebungstemperatur: -20 °C ... +70 °C

Lagertemperatur: -30 °C ... 75 °C

Rel. Luftfeuchte: < 95 % (nicht kondensierend)

Schutzart: IP 30 (im Gehäuse) IP 50 (im Gehäuse M200SMB)

Gehäuse: PC ASA-Kunststoff

Farbe: grau, ähnlich RAL 7035

Gewicht: ca. 90 g

Abmessungen: B: 90 mm H: 93 mm T: 23 mm

Leistungserklärung: DoP-20792130701

Hersteller/Anbieter:

Novar GmbH a Honeywell Company

Dieselstraße 2

41469 Neuss

Preisangaben:

Herstellerlistenpreis 179,00 € (213,01 € inkl. 19% MwSt.), meinen Nettopreis anfragen.
