IGS-Industrielle Gefahrenmeldesysteme GmbH

Hersteller:

Ackermann-Clino

Herstellernummer:

72700C1

Artikelnummer:

6212940

Kurzbezeichnung:

Feldbus-Karte (FBC) System 99plus

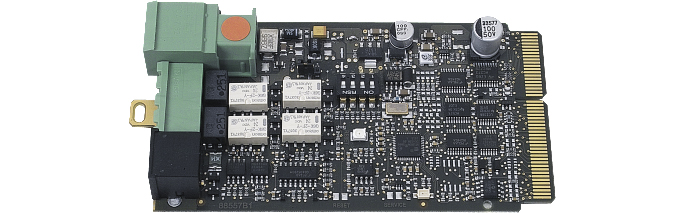

Produktbild:

Klick auf Bild vergrößert

Artikelbeschreibung:

Feldbus-Karte (FBC) System 99plus. Einschubkarte für den übergeordneten Stations-Management-Controller (SMC) zur Verwaltung von max. 127 aktiven Systemkomponenten am Zimmerbus wie z. B. Zimmerterminals, Zimmer-Elektronikmodulen, Informationsdisplays sowie weiteren Einheiten. Die Segmentierung des Zimmerbusses einer Feldbus-Karte kann in bis zu sechs Untergruppen erfolgen. (Ackermann-Systeme Ackermann Systevo Call und Clino 99 [plus] 72700C1)

Zusatzinformationen:

Feldbus-Karte (FBC) System 99.

Einschubkarte für den übergeordneten Stations-Management-Controller (SMC) zur Verwaltung von max. 127 aktiven Systemkomponenten am Zimmerbus wie z. B. Zimmerterminals, Zimmer-Elektronikmodule, Informationsdisplays sowie weiterer Einheiten. Die Segmentierung des Zimmerbusses einer Feldbus-Karte kann in bis zu sechs Untergruppen erfolgen. Möglichkeit zur Einspeisung der redundanten Energieversorgung des Stations-Management-Controllers über ein dezentrales, in der Station oder im Wohnbereich installiertes Netzgerät. Option des Busabschlusses zur Zimmerbus-Terminierung (Daten/Audio). Zusätzliche Repeater (Daten/Audio) nach 64 aktiven Systemkomponenten notwendig. Möglichkeit der Firmware-Aktualisierung von aktiven Systemkomponenten (sofern dieses von den Einheiten unterstützt wird). Vorbereitet für zukünftige, Lizenzpflichtige Gerätefunktionen, um weitere Dienstmerkmale nutzen zu können.

Leistungsmerkmale:

• Einschubkarte für SMC
• Anschlussklemmen Zimmerbus (Daten/Audio)
• Anschlussklemmen Energieversorgung
• Servicebuchse Konfigurationsmodul KFM
• Kommunikationsschnittstelle zu den

aktiven System-Komponenten

Technische Daten:

Befestigung: Einschubkarte für SMC

Gewicht: max. ca. 150 g

(inkl. Zubehör)

Material Frontblende: PC+ABS-FR/PC

Farbe Frontblende: grau, RAL 7035

Abmessungen (PCB): 106 x 57 x 12 mm

Abmessung Frontblende: 59 x 25 x 2 mm

Schutzart: IP20

Länge Zimmerbus: 500m (Daten/Audio),

max. 2500m (mit Repeatern)

Zimmerbus-Repeater: max. 4 Stck.

(je für Daten/Audio)

Anzahl Zimmerbusteilnehmer: 127

(nach 64 Repeater notwendig)

Anzahl Zimmerbusplus

Bettenbusteilnehmer: 255

Leistungsmerkmale:

-digitaler Audio-Bus mit 1 Sprachkanal für die Sprache innerhalb der Station

-Dig. Daten-Bus zur Übertragung von Meldungen, Parametern, Steuerungsfkt.

-Service-Funktionen: Software Download für Systemkomp. (soweit möglich), Fernwartungs-/ SNMP-Fkt (mit PC)

-Anschluss für KFM

Sicherheitsmerkmale:

-Datenerhalt bei Netzausfall gem. DIN VDE 0834 (USV erforderlich)

-Sequentielle Überwachung der angeschlossenen aktiven Komponenten, gem. DIN VDE 0834

-Abschaltung der lokalen Betriebsspannung bei Öffnen der Abdeckung

-galvanische Trennung

Hersteller/Anbieter:

Novar GmbH a Honeywell Company

Dieselstraße 2

41469 Neuss

Letzter Preis:

Herstellerlistenpreis 312,50 € (371,88 € inkl. 19% MwSt.)
