Lichtrufsystem Ackermann Clino - System 99protect

Systembeschreibung

Das Clino System 99protect basiert auf dem bewährten Clino System 99plus. Für den Einsatz in sicherheitsrelevanten Einrichtungen wurde die Kommunikationslösung adaptiert und um zusätzliche Funktionen ergänzt, welche die speziellen sicherheitstechnischen Anforderungen von geschlossenen Einrichtungen berücksichtigen. Dazu zählen unter anderem der Notruf bei Anwesenheitszeitüberschreitung, die Umschaltungsmöglichkeit von freiem Gegensprechen auf einseitiges Wechselsprechen, die automatische Rufrückstellung (protokollierte Rufunterdrückung) und die abgesicherte sowie die protokollierte Aufhebung der Abhörsperre (SEK-Funktion). Neben der Funktionalität entspricht auch die robuste, vandalismusgeschützte Produktausführung den Ansprüchen sicherheitssensibler Bereiche.

Einsatzgebiete:

Justizvollzugsanstalten
Forensische Kliniken
Arrestzellen
Psychiatrische Einrichtungen
Frei zugängliche Bereiche mit hohen Sicherheitsanforderungen (Einsatz z. B. als Türsprechstelle)

Funktionale Besonderheiten:

Personalnotruf (automatische Alarmauslösung bei Übertreten der Aufenthaltszeit)
Rufentzug bei Missbrauch (Rufe werden auch nach Aktivierung protokolliert)
Sammeldurchsagen in vorwählbaren Bereichen
Freies Wechselsprechen mit steuerbarer Sprachrichtung
Aufhebung der Abhörsperre per Passwort (SEK-Funktion)
GSM-Detektor zur Handy-Ortung anschließbar

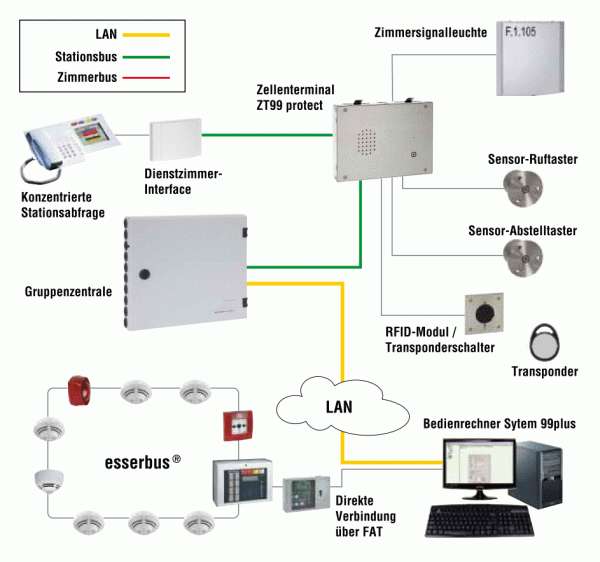

Systembeschreibung 99protect


Zellenterminal ZT99 protect

Zellenterminal ZT99 protect

Vandalengeschütztes Zimmerterminal in IP 54-Ausführung mit zusätzlicher Sabotageüberwachung und integrierter Sensor-Ruftaste zur sicheren Rufauslösung. Das V2A-Terminalgehäuse dient als Controller für Hafträume mit Sprechfunktion und bietet Anschlussmöglichkeiten für passive Einheiten und aktive Buskomponenten. Bei gesetzter Anwesenheit erfolgt eine akustische Anzeige von der Rufmeldung mit der höchsten Priorität. Gesprächsführung (nur eingehend) im Freisprechmodus über integrierten Lautsprecher und Mikrofon in hoher Audioqualität dank digitaler Übertragungstechnik, Audio-Parameter optimal an den jeweiligen Umgebungsort anpassbar. Der Empfang von Gesprächsdurchsagen ist möglich.

Mit integrierter Schaltungstechnik für passive Ruf- und Abstelleinheiten (z. B. Sensortaster) inkl. Rufkreisüberwachung; die Ein- und Ausgangsparameter sind an die lokalen Anforderungen adaptierbar. Die Grundkonfiguration sowie spezielle Konfigurationseinstellungen eines Haftraums (Sabotagealarm, Beamtennotruf nach Ablaufzeit etc.) können gemäß den Kundenanforderungen erfolgen.

Lokale Speicherung der Konfigurationsdaten inkl. des 8-stelligen alphanumerischen Texts für das Zimmer, Audio-Parametern und Sonderfunktionen. Ausgestattet mit Servicebuchse für das Konfigurationsmodul und Wahlschaltern für Ruhe-/Arbeitsstrom. Unterstützung der Inbetriebnahme dank erweiterten Fernzugriffsfunktionen. Montage in Verbindung mit zugehörigem uP-Einbaukasten.

Einbindung des Zimmerterminals erfolgt in den Zimmerbus. Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash-Technologie.

  • Zimmerbus für digitale Daten und Audioübertragung
  • Bettenbus
  • analoge Audioleitungen für bettenweises Sprechen
  • Konfigurationsbuchse für die wahlweise dezentrale Konfiguration in Verbindung mit dem Konfigurationsmodul
  • Servicebuchse zum Anschluss von Analysetools
  • Identifikation von bis zu 3 Ruforten mit passiven Rufeinheiten
  • Option Ruhe-/Arbeitsstrom
  • Kompatibilitätsmodus für alte/neue DIN VDE 0834
  • Fernzugriffsfunktionen

Leistungsmerkmale:

  • Rufe: Normalruf, Beamten-Notruf
  • Weitere Rufe: Sabotagealarm, Handyalarm
  • WC-Rufe: Normalruf, aufgewerteter Ruf, WC-Notruf
  • Abstellen und Anwesenheit: kombinierte Abstellung/Anwesenheit, AW1 (grün) separate Bad-/WC-Abstellung
  • Akustische Rufnachsendung
  • Steuerung optischer Signale: WC-Ruflampe - weiß, Zimmerruflampe - rot, AW-Lampen – grün und gelb
  • Sicherheitsfunktion: alle Ausgänge kurzschlussfest, Rufkreisüberwachung

Technische Daten:

  • Schutzart IP 54 (eingebaut in 76919J1)
  • Material Edelstahl V2A
  • Farbe silber
  • Gewicht ca. 1700 g
  • Abmessungen B: 185 mm H: 249 mm T: 45 mm
  • Einbaukasten nicht im Lieferumfang enthalten

Up-Einbaukasten für Zimmerterminal ZT99 protect

Up-Einbaukasten für Zimmerterminal ZT99 protect

Vandalensicherer Einbaukasten für das Zellenterminal ZT99 protect. Ausführung inklusive Dichtgummi um die Schutzart IP 54 zu gewährleisten. Putzbündiger Einbau mit Spezialschrauben zur Sicherung gegen Sabotage durch Dritte. Ausgestattet mit Kabeleinführungen für die Zuleitung der notwendigen Verkabelung.

Ausführung mit abziehbaren Anschlussklemmen max. 2 x 2,5 mm² (Cu-Litze mit Adernendhülsen). Separat abgesicherte Spannungsversorgung der Komponenten (z. B. Sensor-taster) in der Zelle.

Technische Daten:

  • Schutzart IP 54 (in Verbindung mit 76920BJ)
  • Material Edelstahl V2A
  • Farbe silber
  • Gewicht ca. 2300 g
  • Abmessungen B: 190 mm H: 255 mm T: 65 mm
  • B: 215 mm H: 255 mm T: 65 mm (inkl. Stahlklammern)

Sensortaster als Abstelltaster

Sensortaster als Abstelltaster

Sensortaster als Abstelltaster mit LED-Findelicht und Beruhigungslampe grün und 4-mm-Messingfrontplatte, glanzverchromt, ø 70 mm und 3 Innensechskantschrauben als Frontplattenbefestigung.


Sensortaster als Ruftaster

Sensortaster als Ruftaster

Sensortaster als Ruftaster mit LED-Findelicht und Beruhigungslampe - rot - und 4-mm-Messingfrontplatte, glanzverchromt, ø 70 mm und 3 Innensechskantschrauben als Frontplattenbefestigung.


Sensortaster-Einbaugehäuse

Sensortaster-Einbaugehäuse

Sensortaster-Einbaugehäuse für putzbündigen Einbau des Sensortasters, mit Rück- und Seiteneinführung.

Technische Daten:

  • Material Stahl, verzinkt und chromatisiert

Vandalensicheres RFID-Modul

Vandalensicheres RFID-Modul

Vandalengeschütztes RFID-Modul für personengesicherte Anwesenheitsmarkierung durch entsprechendes Bedienpersonal. Drahtlose Übertragung der Kennung des sich im RF-Feld befindlichen RFID-Transponders an das RFID-Modul (Lesereichweite aus Sicherheitsgründen nur wenige Millimeter) zur lokalen Auswertung.

Auslösung von zwei Schließstellungen mit optischer Bestätigung der Identifikation des RFID-Transponders durch LED-Anzeige der jeweils aktiven Stellung. Unterstützung der Funktionen Rufabstellung, Vorbereitung des Beamtenalarms (Stellung 1), Vorbereitung des Personalalarms bei Zeitüberschreitung (Stellung 2) bei entsprechender Konfiguration der Systemzentralen sowie Zimmer-Steuereinheiten.

Anschluss des vandalensicheren RFID-Moduls an ein Zimmerterminal oder Zimmer-Elektronikmodul.

Leistungsmerkmale:

  • Integrierter RFID-Leser
  • Lesereichweite nur wenige Zentimeter
  • LED-Bestätigungslampen

Technische Daten:

  • Befestigung in uP-Dose, DIN 49073
  • Schutzart IP 42
  • Material Edelstahl V2A
  • Farbe silber
  • Gewicht ca. 350 g
  • Abmessungen B: 68 mm H: 68 mm T: 42 mm

RFID-Transponder Standard

RFID-Transponder Standard

RFID-Transponderchip für die personengesicherte Anwesenheitsmarkierung. Speicherung des Benutzerprofils in zugriffsgeschützter Speicherstruktur.

Technische Daten:

  • Material PC
  • Farbe schwarz / grau
  • Gewicht ca. 10 g
  • Abmessungen B: 30 mm H: 40 mm T: 5 mm

RFID-Transponderchip "Reset"

RFID-Transponderchip "Reset"

RFID-Transponderchip für die dedizierte Löschung der Anwesenheit am vandalengeschützten RFID-Modul. Speicherung des Benutzerprofils in zugriffsgeschützter Speicherstruktur.

Technische Daten:

  • Material PC
  • Farbe schwarz / grau
  • Gewicht ca. 10 g
  • Abmessungen B: 30 mm H: 40 mm T: 5 mm

Zimmersignalleuchte CL 420J - LEDs rot und grün

Zimmersignalleuchte CL 420J - LEDs rot und grün

Beschilderungselement mit integrierter Zimmersignalleuchte in LED-Technik und Begrenzelementen oben/unten, um Entfernung der Plexiglas-Deckplatte zu verhindern. Daher für den Einsatz in forensischen Einrichtungen vorbereitet.

Lieferumfang:

  • Alu-Strangprofil
  • Vorgebogener Deckplatte aus nicht reflektierendem Plexiglas
  • Begrenzelementen oben/unten
  • LED-Signalfeldern rot, grün

Technische Daten:

  • Farbe silber, ähnlich RAL 9006
  • Abmessungen B: 160 mm H: 160 mm T: 18 mm
