Linienlaufkarten für die Feuerwehr

  • Linienlaufkarten oder Schleifenpläne

    • sind durch die Einbaufirmen der Brandmeldeanlage zu fertigen und dienen der Feuerwehr zum Auffinden der einzelnen Melder und zeigen den Weg von der Brandmelderzentrale zu allen Meldergruppen (Schleifen) und einzelnen Meldern (und auch wieder zurück!)

      Die Schleifenpläne (Meldergruppenpläne) sind im Format DIN A4 oder DIN A3 zu erstellen und sollen insbesondere enthalten:

      • Standort der Brandmelderzentrale
      • Melderort, Meldergruppen Liniennummer sowie Art und Anzahl der Melder
      • Weg von der BMZ zum Melderort (falls erforderlich mehrere Blätter)
      • Eintragung der jeweiligen
      • Hinweis auf evtl. erforderliche Schlüssel oder Codierkarten und sonstige Besonderheiten
      • In der Nähe des Meldeortes befindliche Löscheinrichtungen, wie Steigleitungen oder Sonderlöschmittel

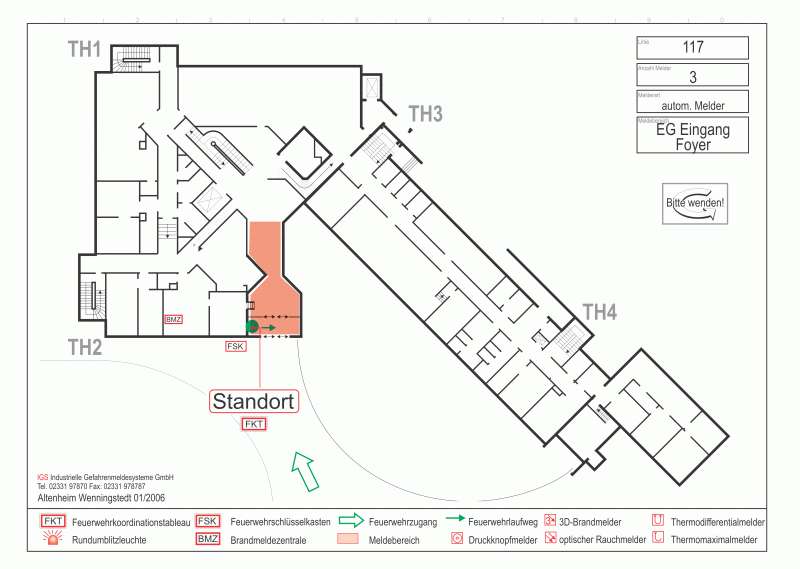

Beispiel der Vorderseite einer Linienlaufkarte (Klick für PDF)

Linienlaufkarte Vorderseite

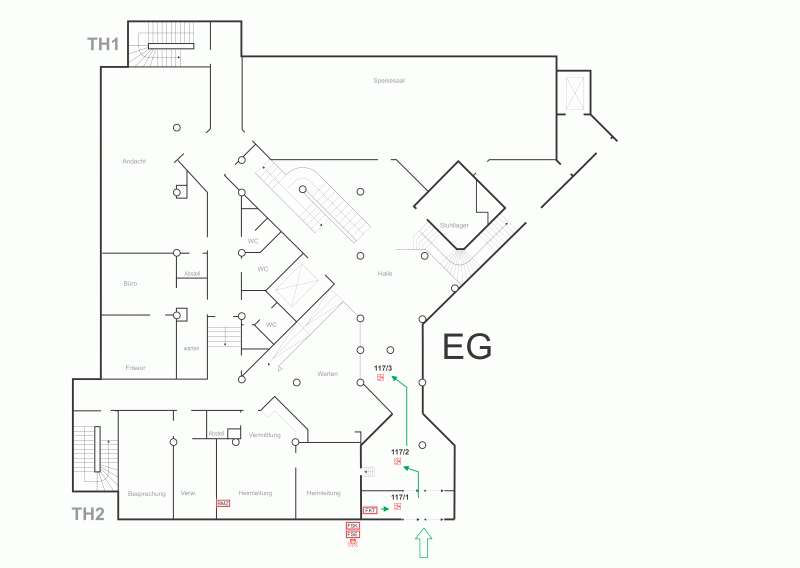

Beispiel der Rückseite einer Linienlaufkarte (Klick für PDF)

Linienlaufkarte Rückseite
