Feuerwehreinsatzpläne nach DIN

  • Feuerwehreinsatzpläne

    • werden an der Brandmelderzentrale (und im Einsatzfahrzeug) vorgehalten und sind überwiegend im Format DIN A3 zu fertigen und sollen insbesondere beinhalten:
      • Das Objekt mit den unmittelbar angrenzenden Straßen
      • Die Lage der Löschwasserentnahmestellen (Hydranten) außerhalb des Gebäudes
      • Zugänge zum Gebäude
      • Lage der Treppenräume
      • Lage der Brandmeldezentrale
      • Lage der Einspeisung für die Sprinkleranlage und sonstiger Trockenleitungen
      • Lage der Wandhydranten "nass / trocken"
      • Kenntlichmachung der Verkehrsflächen und Feuerwehrbewegungsflächen
      • Kenntlichmachung besonders gefährdeter Punkte und Bereiche
      • Lage der Absperrorgane wie Gas, Wasser, Öl, Strom und dergl.
      • Bedienungsstellen für Rauch- und Wärmeabzugseinrichtungen
      • Kenntlichmachung der gesprinklerten Bereiche, Lage Sprinkleranlage

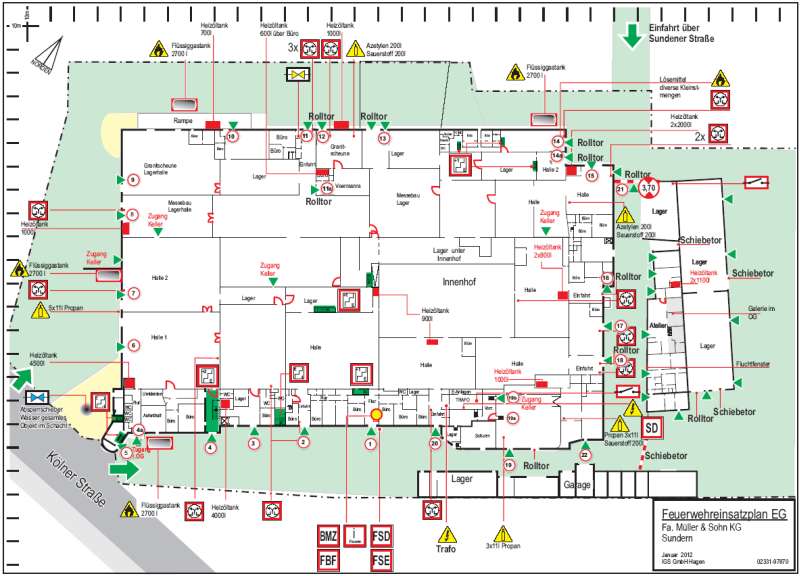

Beispiel 1 eines Feuerwehreinsatzplans (Klick für PDF)

Beispiel 1 eines Feuerwehreinsatzplans

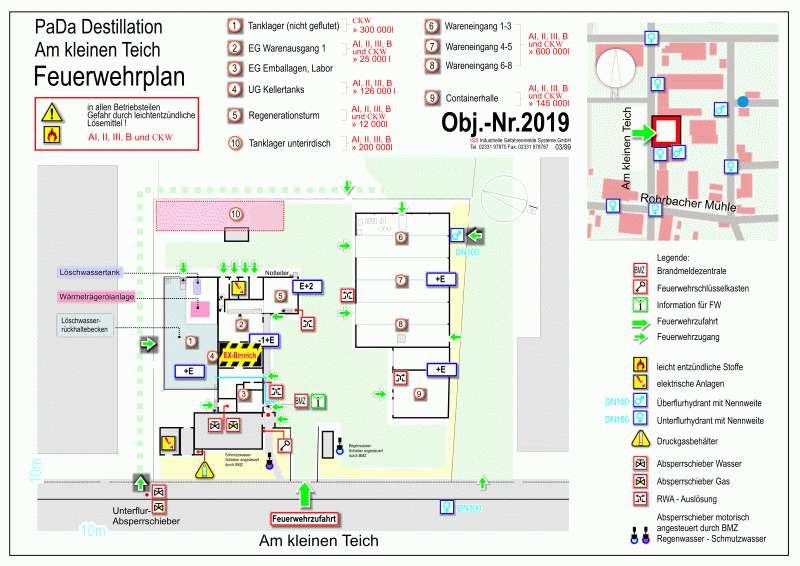

Beispiel 2 eines Feuerwehreinsatzplans (Klick für PDF)

Beispiel 2 eines Feuerwehreinsatzplans

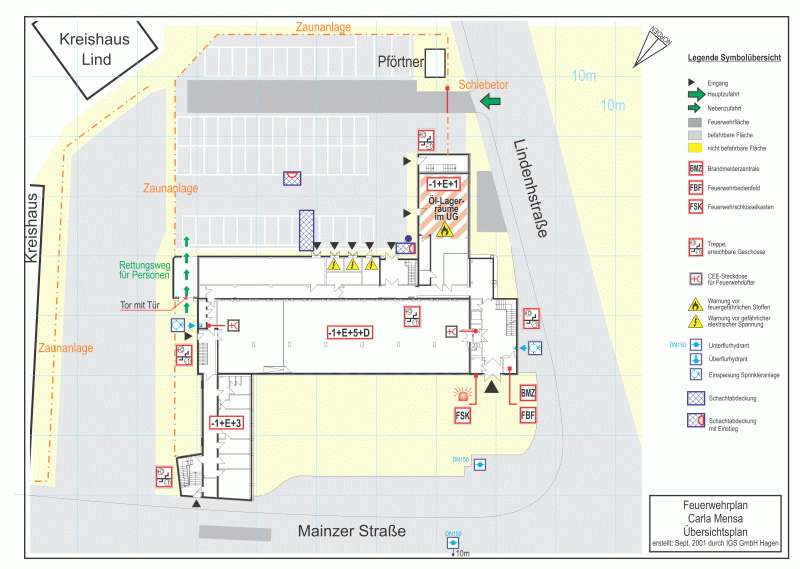

Beispiel 3 eines Feuerwehreinsatzplans, hier ein zusätzlicher Hinweis auf besondere Gefahren (Klick für PDF)

Beispiel 3 eines Feuerwehreinsatzplans
