Novar Brandmelderzentralen FlexES System
|

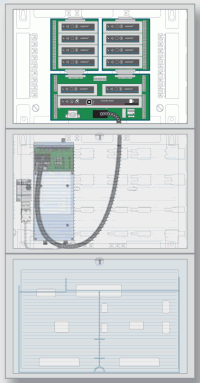

Hardware FlexES control FX10 - 10 Analogringe
|
|
|
Basisvariante zum Aufbau einer Brandmelderzentrale mit senkrechtem Ausbau für
max. zehn Modulsteckplätze. Hardware FlexES control FX10 im Grundausbau, mit
Softwareunterstützung für 10 Ringe. Ausbau inklusive 1 x
Energieversorgungsmodul, 1 x EV-Anschlussmodul, 1 x Gehäuserückwand 2 für
senkrechten Einbau, 1 x Steuerungsmodul, 1 x Gehäuserahmen und 1 x Basis-
Modulträger. Ausbaubar auf max. zehn Modulsteckplätze durch optionale
Erweiterungsmodulträger. Notwendige Akkumulatoren finden in einem oder
mehreren Erweiterungsgehäusen Platz.
|
Technische Daten:
- Betriebsspannung 230 V AC
- Nennfrequenz 50 … 60 Hz
- Nennstrom 0,8 A
- Ruhestrom 192 mA (Grundausbau ohne Bedienteil) 348 mA (Grundausbau mit Bedienteil)
- Akkukapazität 2 x 24 V / 24 Ah
- Ausgangsspannung 24 V DC
- Strom für ext. Verbraucher 3 x 24 V DC / 3 A
- Gesamt-Ausgangsstrom max. 6 A
- Umgebungstemperatur -5 °C … +45 °C
- Lagertemperatur -10 °C … +50 °C
- Schutzart IP 30
- Gehäuse ABS, 10% glasfaserverstärkt, V-0
- Farbe grau, ähnlich Pantone 538
- Gewicht ca. 17 kg (inkl. Bedienteil) ca. 15,1 kg (inkl. Neutralfront)
- Abmessungen (B x H x T) 450 x 960 x 185 mm
|
Gebäude, Einrichtungen, Aufenthaltsorte und Arbeitsplätze mit einem
Brandmeldesystem abzusichern, lässt sich wirtschaftlich mit vernünftigem
Aufwand nur dann erreichen, wenn dafür entsprechend fundierte
Sicherheitskonzepte entwickelt und systemgerecht verwirklicht werden. Dort, wo
höchste Anforderungen an ein Brandmeldesystem gestellt werden, ob im kleinen
gewerblichen Bereich oder in industriellen Anlagen, findet die konsequente
Umsetzung von Sicherheitstechnik und Wirtschaftlichkeit mit der
Brandmelderzentrale FlexES control ihr Anwendungsgebiet. Durch den modularen
Ausbau mit unterschiedlichen Mikromodulen und individuellem
Erweiterungskonzept, kann die Brandmelderzentrale FlexES control auch
speziellen Anforderungen
problemlos angepasst werden.
Die BMZ
FlexES control repräsentiert den Stand der modernsten Brandmeldetechnik. Mit
dem Einsatz von intelligenten Brandmeldern auf einer kurzschluss- und
unterbrechungstoleranten Analog-Ringleitung wird eine sichere
Brandfrüherkennung gewährleistet.
Auf dieser Analog-Ringleitung - dem
esserbus® / esserbus®-PLus können bis zu 127 Busteilnehmer, unterteilbar in
127 einzelne Gruppen, mit einer Leitungslänge von insgesamt 3500 Metern
angeschlossen werden. Der esserbus® ist eine von zwei Seiten gespeiste und
überwachte Zweidrahtleitung mit kombinierbarer Ring-/Stichleitungstopologie.
Die Brandmelderzentrale FlexES control erkennt automatisch die Verdrahtung der
Ringleitung und ermittelt daraus die logischen Adressen der einzelnen
Busteilnehmer. Eine separate Adresseinstellung an den einzelnen Busteilnehmern
ist nicht erforderlich. Bei Systemen mit der esserbus®-PLus Ringleitung ist
zusätzlich der direkte Anschluss von adressierbaren, busfähigen Signalgebern
möglich. Für diese, direkt über den esserbus®-PLus angesteuerten Signalgeber,
ist keine weitere Spannungsversorgung erforderlich.
Mit dem
Sicherheitsnetzwerk essernet® können bis zu 31 Brandmelderzentralen FlexES
control oder auch andere Netzwerkteilnehmer, wie z. B. Anzeige- und
Bedienfelder und Alarmierungsgeräte zu einem Netzwerk verbunden werden.
Bedienungen an der Brandmeldeanlage, wie z. B. Abschalten einer Gruppe sind
von jeder Zentrale oder jedem Bedienfeld im essernet® möglich. Meldungen, wie
Alarm, Störung, Abschaltung oder sonstige Ereignisse werden über das essernet®
an alle Netzwerkteilnehmer verschickt und stehen an jedem beliebigen Ort zur
Verfügung. Das essernet®-Übertragungsprotokoll gewährleistet auch bei einem
Drahtbruch
oder Kurzschluss des Netzwerkes eine sichere Datenkommunikation.
Die neue Zentrale FlexES control setzt auch beim Anzeige- und
Bedienteil neue Akzente. Durch das sogenannte Nachtdesign werden nur die
Bedienelemente angezeigt, deren Betätigung im Rahmen der Funktionalität
vorgesehen ist. Dadurch wird die Bedienerführung deutlich erleichtert und
Untersuchungen haben gezeigt, dass selbst ungeübte Benutzer mit der intuitiven
Darstellung schnell gewünschte Aktionen ausüben können. Im inaktiven Zustand
besticht die Anlage durch schlichte Eleganz, da nun eine neutrale schwarze
Frontfolie im Vordergrund steht, so dass die Zentrale auch bedenkenlos an
designkritischen Stellen eingesetzt werden kann.
Durch Einsatz von
modernster Technik hat das Anzeige- und Bedienteil eine vollkommen glatte,
leicht zu reinigende Oberfläche. Auf dem 5,7“-Grafikdisplay kann nicht nur im
Normalzustand ein kundenspezifisches Logo angezeigt werden, in Zukunft können
auch z.B. Gebäudepläne hinterlegt werden, um Interventionskräften eine
schnelle Übersicht zu geben. Das Anzeige- und Bedienteil beinhaltet fünf
freiprogrammierbare Funktionstasten. Diese können mit Bedienmakros hinterlegt
werden und gestatten kundenspezifische Zusatzfunktionen, die ein erweitertes
Einsatzgebiet der FlexES auch außerhalb der Brandmeldetechnik ermöglichen, z.B.
Licht- und Klimasteuerung. Die Tastaturfreigabe durch Zugangscode macht den
Schlüsselschalter überflüssig.
|
Allgemeine Leistungsmerkmale:
- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder
- Schnittstellen: essernet®, zukünftig FlexES com, USB, Ethernet, RS485, TTY
- Betrieb von ringbusversorgten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Kaskadierbare Energieversorgung bis 450 W gemäß EN 54-4
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z.B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung via USB direkt
- Galvanische Trennung der Analogringe möglich
|
|
Hinweise:
- Wahlweise müssen das Anzeige- und Bedienteil FX808324 oder die Neutralfront FX808325 separat bestellt werden.
|
